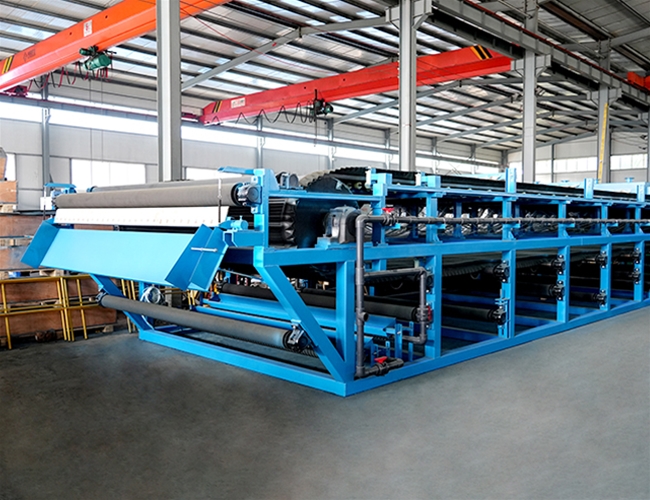

名稱：橡膠帶式真空過濾機

詳細信息

一、概述

橡膠帶式真空過濾機采用了固定真空盒，膠帶在真空盒上滑動，真空盒與膠帶間構成運動密封的結構型式。它能連續自動完成過濾、濾餅洗滌、卸渣、濾布再生等工藝操作，并且母液有與濾餅洗滌液可以分段收集。具有過濾效率高、生產能力大、洗滌效率好，濾餅水分低、操作靈活、維護簡單等優點。

帶式真空過濾機是以真空負壓為推動力實現固液分離的設備，在結構上，過濾區段沿水平長度方向布置，可以連續完成過濾、洗滌、吸干、濾布再生等作業。設備具有過濾效率高、生產能力大、洗滌效果好、濾餅水分低、操作靈活，維修費用低等優點?？蓮V泛應用于冶金、礦山、化工、造紙、食品、制藥、環保等領域中的固液分離，尤其在煙氣脫硫中的石膏脫水方面(FGD)有良好的應用。

二、技術參數

型號	過濾面積（㎡）	過濾有效寬度	過濾有效長度	整機總長	機身寬度	機身高度	真空耗量（m/min）
BY-400	1.0	400	2500	4500	1000	1650	2
BY-1300	7.3	1300	5600	9800	1800	2060	14
	9.1		7000	11200			18
	10.9		8400	12600			22
	14.6		11200	15400			25
	18.2		14000	18200			28
	20.0		15400	20000			30
BY-1800	20.0	1800	11200	15100	2430	2180	30
	25.0		14000	17900			36
	30.0		16800	20000			40
BY-2000	25.0	2000	10000	14200	2700	2180	30
	29.0		12500	16700			36
	33.6		14000	19500			38
	39.2		16800	22300			42
BY-2500	25.0	2500	19600	25100	3200	2450	55
	30.0		10000	14200			36
	35.0		12000	16200			40
	42.0		14000	18200			45
	49.0		16800	22300			60
	56.0		19600	25100			70

三、帶式真空過濾機技術特點：

A、可以連續完成喂料過濾、濾餅洗滌、吸干、卸料、濾布再生等工藝操作。

B、過濾母液和各段濾餅洗滌液可以分段收集，并可實現平流和逆流洗滌。

C、整體結構模塊化設計，可靈活組裝，便于運輸和安裝。

D、控制系統應用了DCS技術，可實現現場和遠程自動控制。

四、工藝流程

A.料裝置 B．淋洗裝置C．糾偏裝置D．清洗裝置E．氣液分離器

F．返水泵G．真空泵H．橡膠帶I．濾布J．真空盒K．磨擦帶

脫硫工藝：

五、帶式真空過濾機性能與結構

真空盒與升降裝置:

真空盒采用分節聯結成整體，每節均有管口與集液總管相連形成真空集液系統。

同時設計了一套升降機構，有利于更換摩擦帶。

糾偏裝置：

采用氣缸或氣囊推動糾偏轉一定角度來自動糾正濾布的偏移，保證濾布的正常運轉。

氣囊糾偏

氣缸糾偏

張緊裝置：

張緊裝置通過絲杠調節膠帶張緊度，以保證膠帶有足夠的摩擦力，并且不發生跑偏現象。

清洗裝置：

采用工藝水噴射，清洗濾布和膠帶，且配有真空吸管密封的箱體，這樣可以保證清潔的工作現場。噴頭采用美國噴霧公司的產品，可以充分保證清洗效果。

淋洗工藝:

采用逆流淋洗與噴淋洗裝置，同時可根據物料及工藝的要求采用順流洗滌和逆流洗滌兩種方法，對物料清洗的更。

膠帶裙邊及擋板:

采用EP200四層聚酯布的環形橡膠帶，膠帶裙邊采用組合結構即波形裙邊與平行膠帶粘合而成，這種結構裙邊伸縮性好，可避免裙邊經過輥筒改向破裂，可防止料液從兩側流出。橡膠帶的上部構造為中間一排排水溝槽，溝槽中間鉆有真空排液孔，鉆空部位為純橡膠無布層，可防止液體通過布層纖維進入橡膠層導致膠帶分層，大大的延長了橡膠帶的使用壽命。
